DE系列射频导纳物位计/射频导纳物位开关

射频导纳物位计/射频导纳物位开关工作原理

   DE系列射频导纳物位计/射频导纳物位开关采用射频导纳技术，由电子线路和探头两部分组成，电子线路包括高频振荡器、检测电路、输出电路，探头由探测极棒及保护套构成，二者之间以及它们与接地容器之间相互绝缘，由高频振荡器提供稳定的射频电压，传到探测极棒上，当物料触及到探测极棒时，输出不平衡电压，经解调器、放大器处理后，驱动继电器动作。

二 的主要技术参数

   1. 电子单元

  （1）电源：交流 185-260V AC 2W

             直流 15V-30V DC 2W

  （2）信号输出：继电器触点输出，

                 触点容量：AC 220V 5A   DC 24V 3A

         触点数量：两组常开、常闭触点

  （3）环境温度：-40℃～85℃

    （4）温度影响：0.1PF/20℃

    （5）灵 敏 度：0.3PF

    （6）重 复 性：≤+1.6mm

    （7）配用安全栅： LB803S

  2. 外壳

    （1）标准铸铝外壳    （2）防爆等级：ExdⅡBT4

    （3）防护等级：IP66    （4）外壳尺寸：Φ150×170mm

   3. 探杆材料   316L、四氟乙烯、ABS塑料、陶瓷

 4. 工作压力及温度

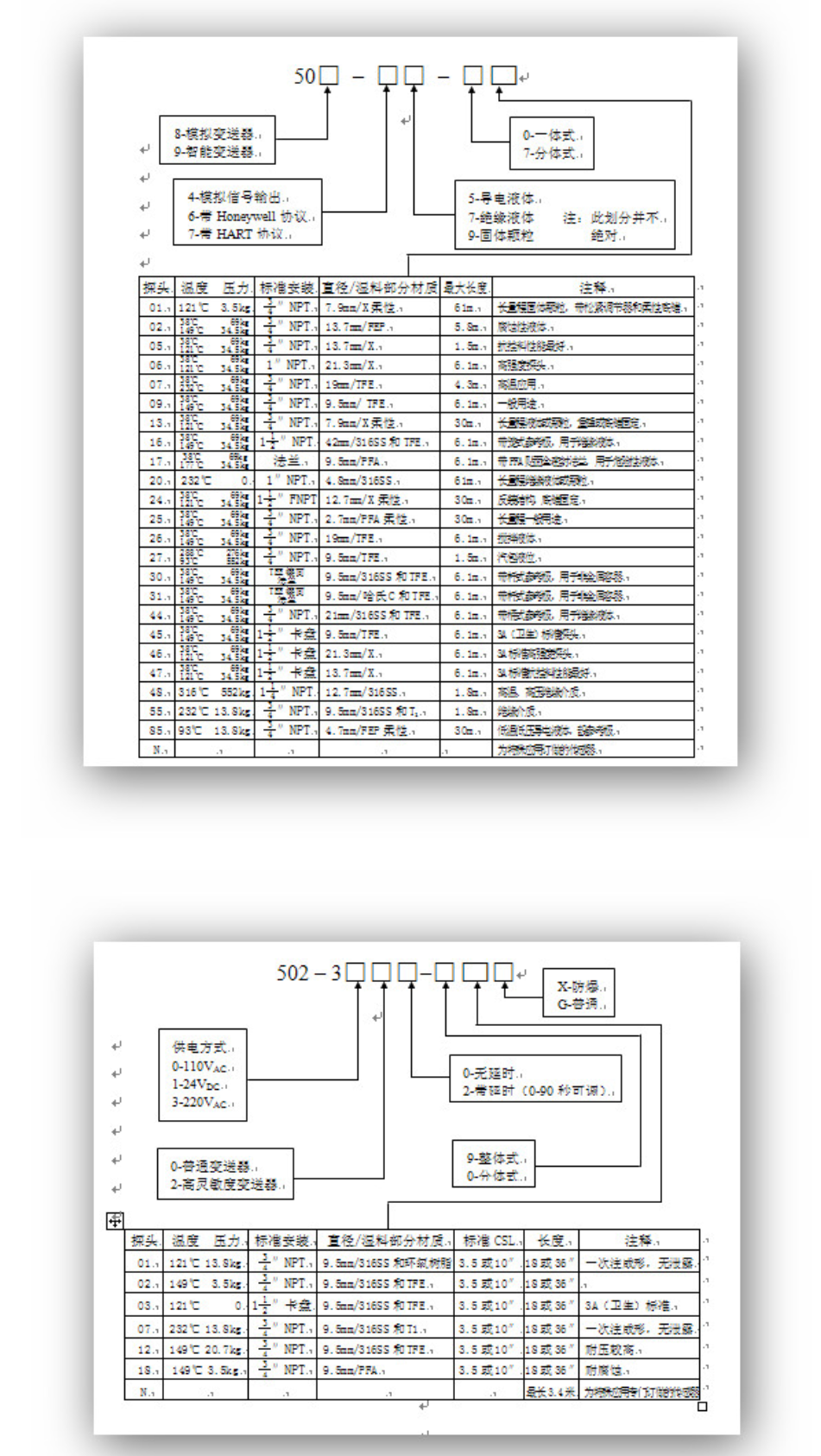

三 的选型

四、订货须知

1.正确的选择型号：例如订型号为DE一502-3300-901 仪表一台，其代表意义为：DE一射频导纳，502-3一点位控制，3-供电电源220VAC，0-普通变送器，0-无延时，9-一体式，01-01号探头.。

2.尽可能的提供现场状况，如：被测物料的名称、密度、介电常数、粒度、环境温度、仓内压力、料仓壁厚、料仓形状、检测位置、进出料方式等参数，以便我们帮助您正确的选择仪表型号。

3.在高温时请选用分体式仪表，探极采用陶瓷结构探极，连接电缆为电缆，说明所需电缆长度。

4.我们所提供的现货均为常规产品，若有特殊需要，可专门订制。

五、产品质量及售后服务

本产品是科技工业仪表，其功能可靠，使用时间长，本公司提供一年质量保证，本产品自发货之日起，一年内由于仪表本身质量问题，而非用户人为的造成损坏，本公司负责保修。并在一周内到达用户所在单位，实施售后服务。
